简体中文
1) 样品：材料为工具钢，厚度2.6mm, 2.9mm, 3mm 2) 要求：测试工具钢试样的洛氏硬度值3) 测试仪器及环境由于工具钢和热处理结构钢类都具有较高的硬度，洛氏硬度测试一般采用HRC标尺，洛氏金刚石压头，试验力150kgf。本次测试使用的易必普公司的R-150DT数显洛氏硬度计，测试洛氏标块65.5HRC，测试五次的平均值为65.3HRC，误差为0.2HRC，证明机器精度在国标允许误差范围内，可以对试样进行正常测试。实验室测试温度：32℃，湿度46% 洛氏硬度计R-150DT洛氏硬度示值允许误差和示值重复性标尺标准块的硬度范围硬度计示值允许误差硬度计允许的示值重复性aA20~≤
READ MORE
1）试样：客户邮寄的陶瓷材料2）要求：测试材料的维氏硬度值HV值和洛氏硬度值HRC值3）测试仪器及环境本次测试使用的是易必普公司的数显显微维氏硬度计DVS-1AT-8P。测试前机器测试标准硬度块745HV0.5，测试5次的平均值为742HV0.5，证明机器精度在国标允许误差范围内，可以进行正常测试。实验室测试温度：25℃，湿度35% 数显显微维氏硬度计DVS-1AT-8P 4) 测试数据对试样上的五点进行测试，结果如下表：机器型号测试次数试验力保荷时间D1D2HV硬度值HRC硬度值DVS-1AT-8P10.5kgf5秒99.28298.597947.1767.6720.5kgf5秒98.597
READ MORE

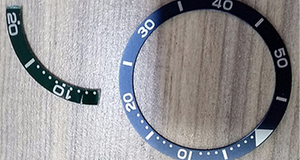

1) 样品：手表用表环材料，基体为铝材，表面为电染镀层 2) 要求：测试表面镀层的硬度值3) 测试仪器及环境由于镀层厚度很薄，一般采用显微维氏硬度计进行测试。本次测试采用的是易必普公司的数显显微硬度计DV-1AT-8P。测试前机器测试标准硬度块636HV1，测试5次的平均值为633HV1，证明机器精度在国标允许误差范围内，可以进行正常测试。实验室测试温度：25℃，湿度40% 显微硬度计DV-1AT-8P4）测试前准备工作材料整个面不够平整，如果直接放在工作台上很难做到无空隙耦合，如果材料和工作台之间有空隙会导致测试结果不准确，就失去了测试的参考价值。此类材料可进行简单的试样准备工作：压平器进行
READ MORE
