简体中文
 |
UTM-100ED
EBP INSTRUMENTS
上海
90套 /月
提前TT
1套
Application

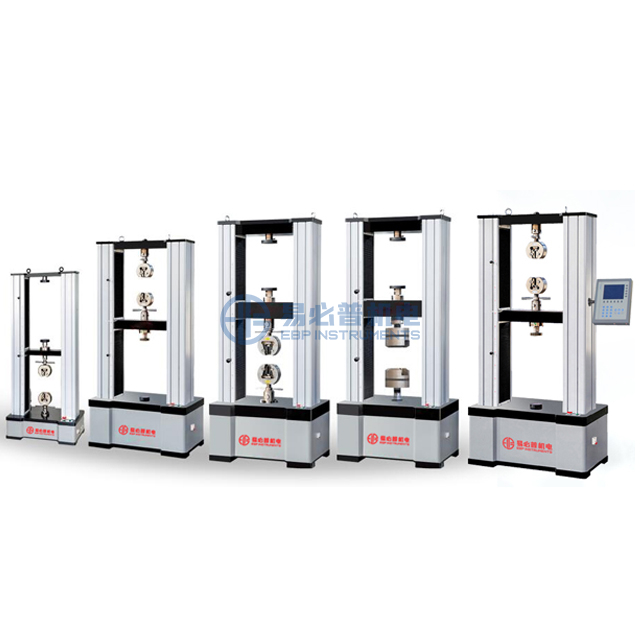

UTM-ED 系列材料 测试 机器 产品 小组是 主要是 发达 为了 标准化 测试 在 materials 和 组件。 Used 在 连词 和 直观的测试软件。
典型的测试应用 对于广泛的范围 张力，压缩，弯曲，剪切和低周期测试。 包括金属，橡胶，塑料，弹簧，高强度钢（HSS），航空航天和汽车结构，螺丝，螺母等。
规格：
模型 | UTM-50ED | UTM-100ED | UTM-200ED | UTM-300ED | |||
负载框架 | |||||||
最大限度。负载（kn） | 50 | 100 | 200 | 300 | |||
拉伸空间（mm） | 700 | 700 | 550 | 550 | |||
压缩空间（mm） | 700 | 700 | 550 | 550 | |||
测试宽度（mm） | 500 | 550 | 600 | 600 | |||
旅行距离（mm） | 1150 | ||||||
环境温度 | +10 ... +35°C | ||||||
一致性 | ISO 9000和CE | ||||||
力传感器 | |||||||
负载精度 | 1级 | ||||||
负载范围 | 2％〜100％f·s | ||||||
负载分辨率 | 1/300000 | ||||||
位移传感器 | |||||||
变形的分辨率 | 0.04um | ||||||
流离失所的准确性 | 在±0.5％以内 指示负载 | ||||||
排量的分辨率 | 0.01mm | ||||||
驱动系统 | |||||||
发动机 | 交流伺服运动 | ||||||
测试速度（mm/min） | 0.05-1000 无阶梯任意设置 | ||||||
速度准确性 | 在设定速度的±1％ /±0.5％以内 | ||||||
电源供应 | AC220V±10％，50Hz/60Hz（可以定制） | ||||||
标准
ASTMA370，ASTME4，ASTME8，ASTME9，
ISO6892，ISO7438，ISO7500-1，EN10002-4，
GB/T228-2002，GB 16491-2008，HGT 3844-2008 QBT 11130-1991，GB13-22-1991，HGT 3849-2008，GB6349-1986，GB/T 1040.2-2006，ASTM C165，EN88826，GB/T ，EN12430等
主框架
1。 可以使用热室，烤箱，冷却系统等进行高温测试以及其特殊的测试固定装置。
2。 机器底座设有下部十字架，伺服电机以及螺丝球驱动的机械传输系统。
3。 两个引导柱（镀铬涂层）和两个高精度球螺钉驱动器确保最佳负载共享和最佳的线性移动交叉头排量。
4。 上面的十字头设计用于框架稳定和僵硬。按需它可以设计为允许在移动十字头上进行辅助测试框架。
5。
沿框架放置的卒中探测器（可调节）和视觉定位标尺的末端。
安全de副
1。 中风保护：机械，电脑双重
2。 保护，防止预设
3。 力保护：系统设置
紧急停止设备：紧急情况
标准配件 | 可选配置 |
主持人 | |
楔 紧握 圆形样品的V-JAWS，降低最4-钟。 扁平的下巴，0-7mm | 楔 紧握 圆形样品的V-Jaws， °9-74 扁平的下巴，开口，7-14mm |
压缩 紧握 板条可市毫米100mm | 其他固定装置 弯曲固定装置 |
球螺钉 精密球螺钉 | |
发动机 和还原器 teco交流伺服电机 | 松下AC伺服电机 |
测试控制系统 | 选修的 |
传感器 高精度负载传感器 | 美国celtron讲负载传感器 |
LCD控制器 | 触碰 屏幕 展示 |
LCD控制器功能n功能
1。 自动校准：系统可以自动实现校准值的准确性。
2。 样品破裂后，自动停止。
3。 自动显示：实时显示测试力，位移，测试速度，峰值值，一个LCD上的测试状态。
4。 自动返回：测试完成后，光束自动返回到初始位置。
5。 断裂判断：裂缝后样品，光束自动停止移动
6。 限制保护：程序控制和机械限制保护。
7。 超载保护：当额定负载设备的3〜5％以上自动停止工作时。
8。 自动计算：输入样品直径后的自动计算区域（圆形）；宽度，厚度（平坦），样品量规。
